製品から出る放射ノイズや電源ライン等からの伝導ノイズ試験を行います。

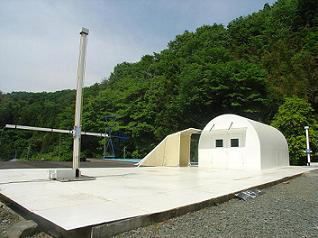

| オープンサイト外観写真 |

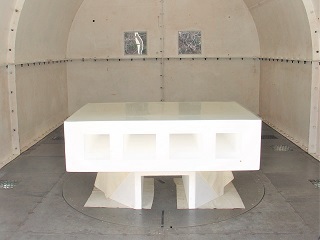

ドーム内写真 |
 |
 |
| オープンサイト |
グランドプレーン寸法 |
12m×18m |
| ドーム寸法 |
4m×6m×3.2m (FRP) |
| ターンテーブル |
直径：2m 耐荷重：1000kg |
| アンテナ高さ |
1～4ｍ |
| 測定距離 |
3m、10m |
| シールドルーム |
シールドルーム 寸法
(W×D×H) |
3.6m×5.4m×2.4m
(ドア寸法0.9m×2m) |
| 電源 |
単層交流電源 |
電圧：AC100～240V
周波数：50Hz/60Hz
電流：MAX30A |
| DC電源 |
電圧：DC 0～60V
電流：0～60A |
| 三相交流電源 |
電圧：AC200V
電流：MAX30A |
様々な電磁波環境における製品の耐性試験を行います。

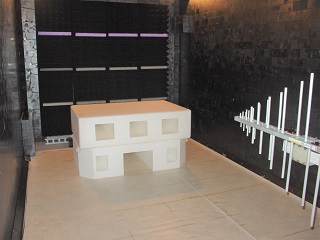

| イミュニティ試験室 (暗室) 内写真 |

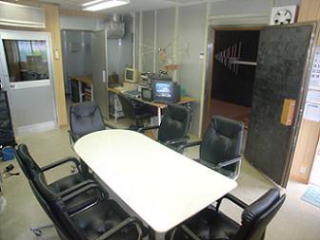

測定室写真 |
 |
 |
イミュニティ
試験室
|
イミュニティ試験室寸法
(W×D×H)) |
3.0m×7.0m×3.0m
(ドア寸法2.0m×2.3m) |
対向装置室寸法
(W×D×H) |
1.9m×2.5m×2.5m
(ドア寸法0.9m×2.0m) |
| 電源 |
単層交流電源 |
電圧：AC100～240V
周波数：50 / 60Hz
電流：MAX30A |
| DC電源 |
電圧：DC 0～60V
電流：0～60A |
| 三相交流電源 |
電圧：AC200V
電流：MAX30A |
|
